背景介紹

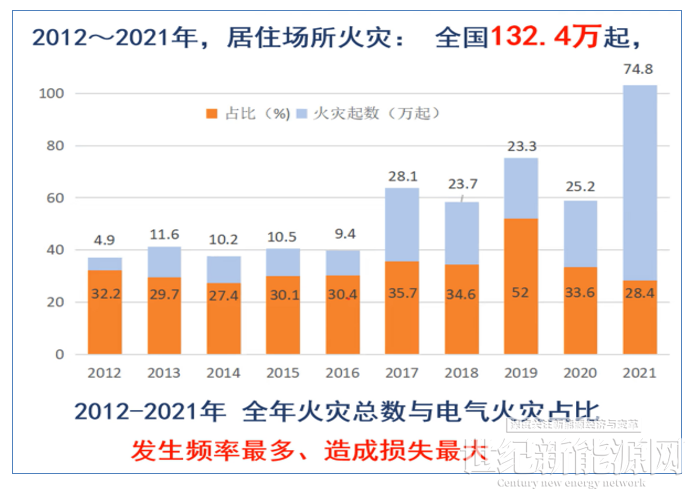

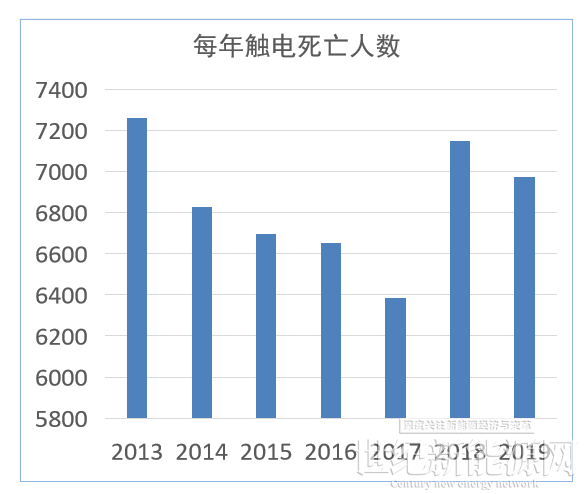

電力作為一種清潔能源，給人們帶來了舒適、便捷的電氣化生活。與此同時，由于使用不當，維護不及時等原因引發的漏電觸電和電氣火災事故，也給人們的生命和財產帶來了巨大的威脅和損失。

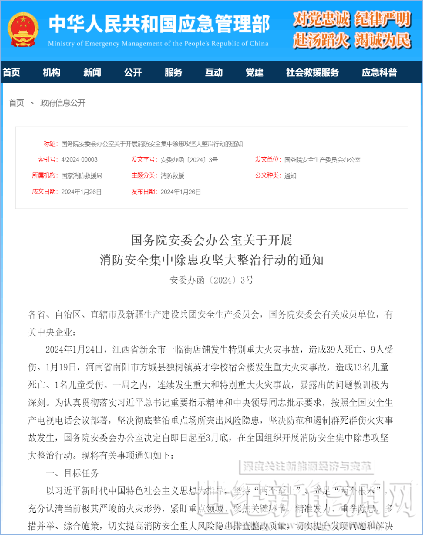

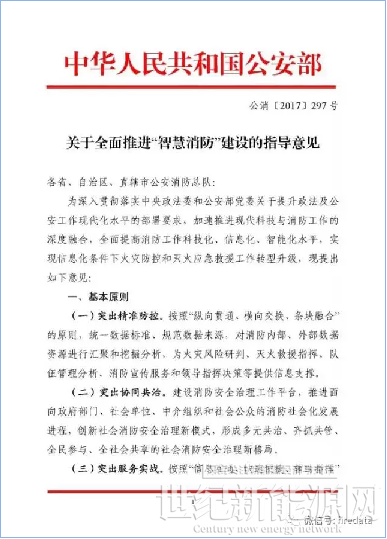

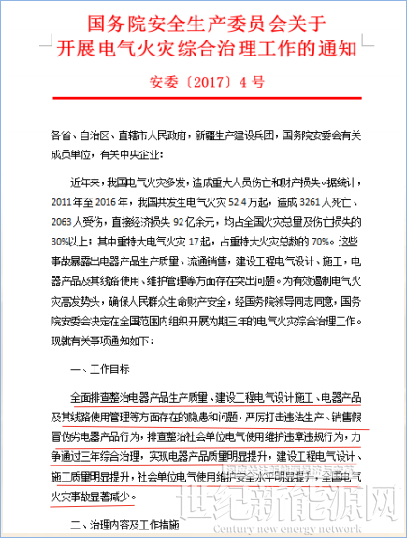

政府紅頭文件及相關通知

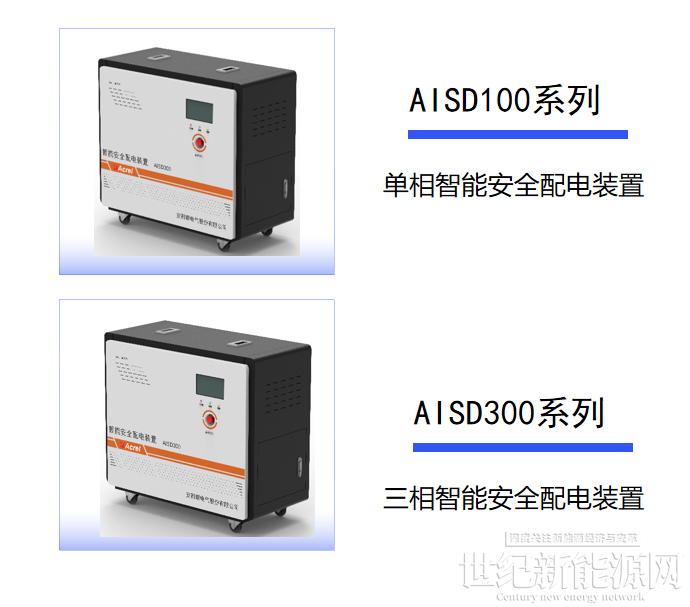

AISD系列智能安全配電裝置
AISD系列智能安全配電裝置主要針對低壓配電系統由于線路老化、絕緣損壞而引起的漏電、觸電和電氣火災等常見電氣安全故障而設計。
產品通過隔離技術，將市電轉化為安全電，并通過安全電給用電設備供電。使供電系統具有火線接地不起火，不漏電，單相接地故障不斷電，以及人體誤觸火線不傷人等功能。能從根本上解決觸電傷人，接地打火的電氣安全問題。
產品符合DB43/T 2064-2021 《安全用電智能裝置通用技術要求》。

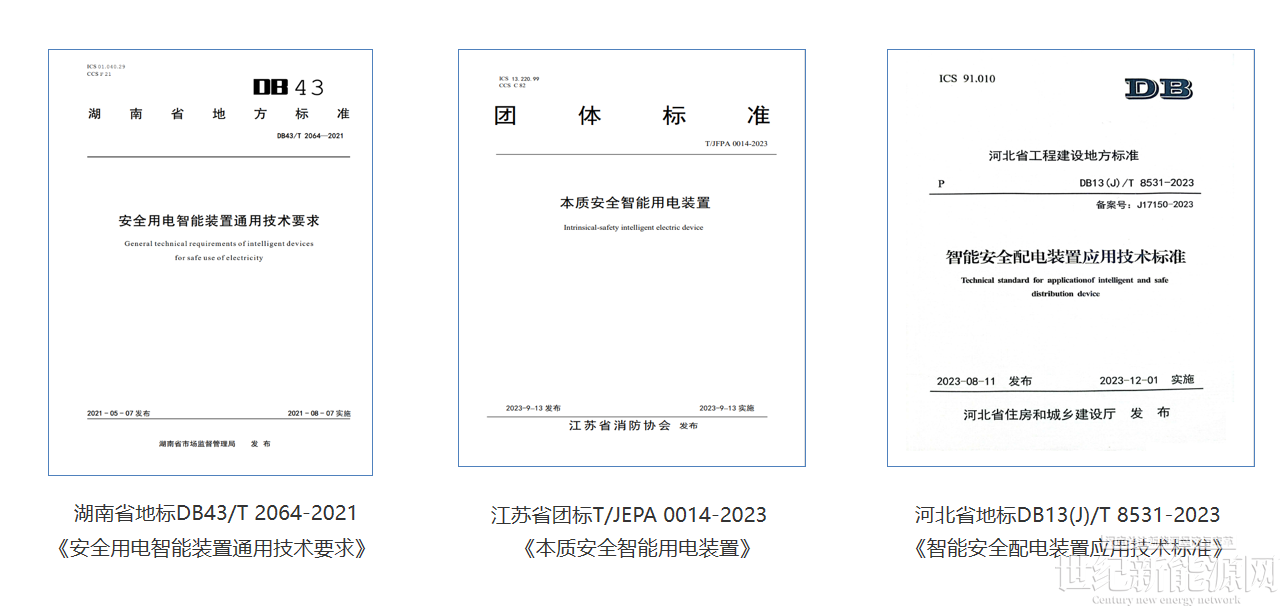

產品相關標準和規范

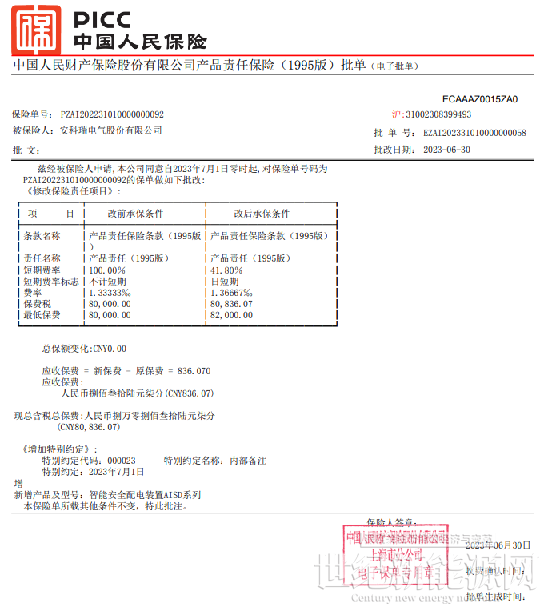

產品保險

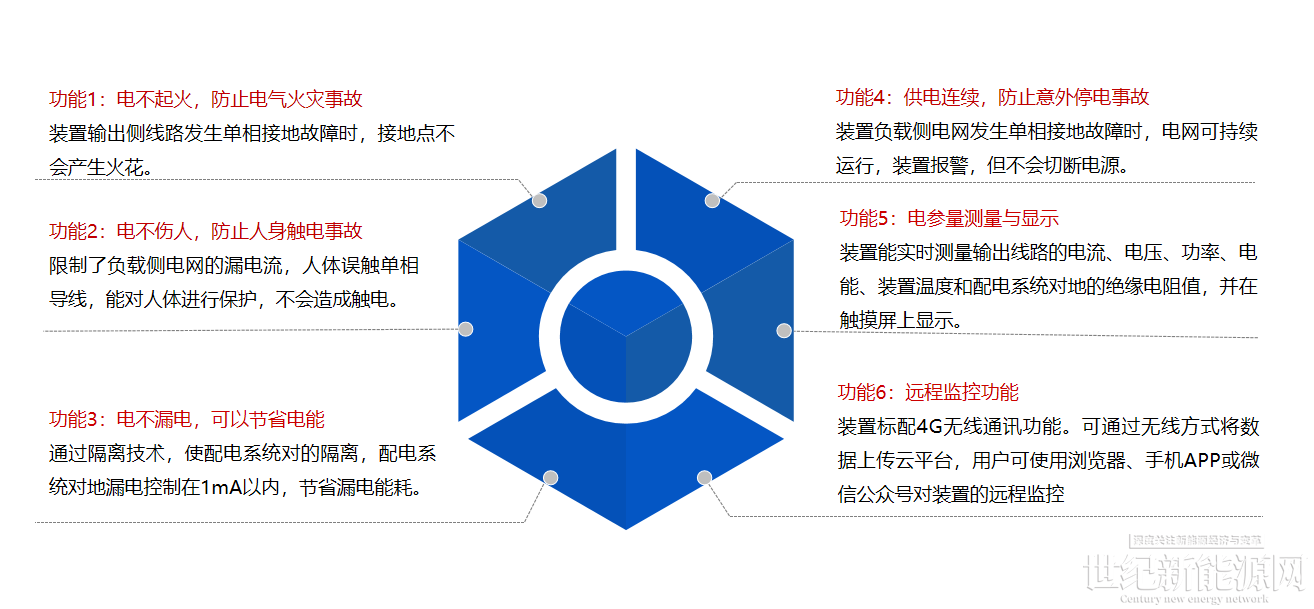

智能安全配電裝置——特色功能

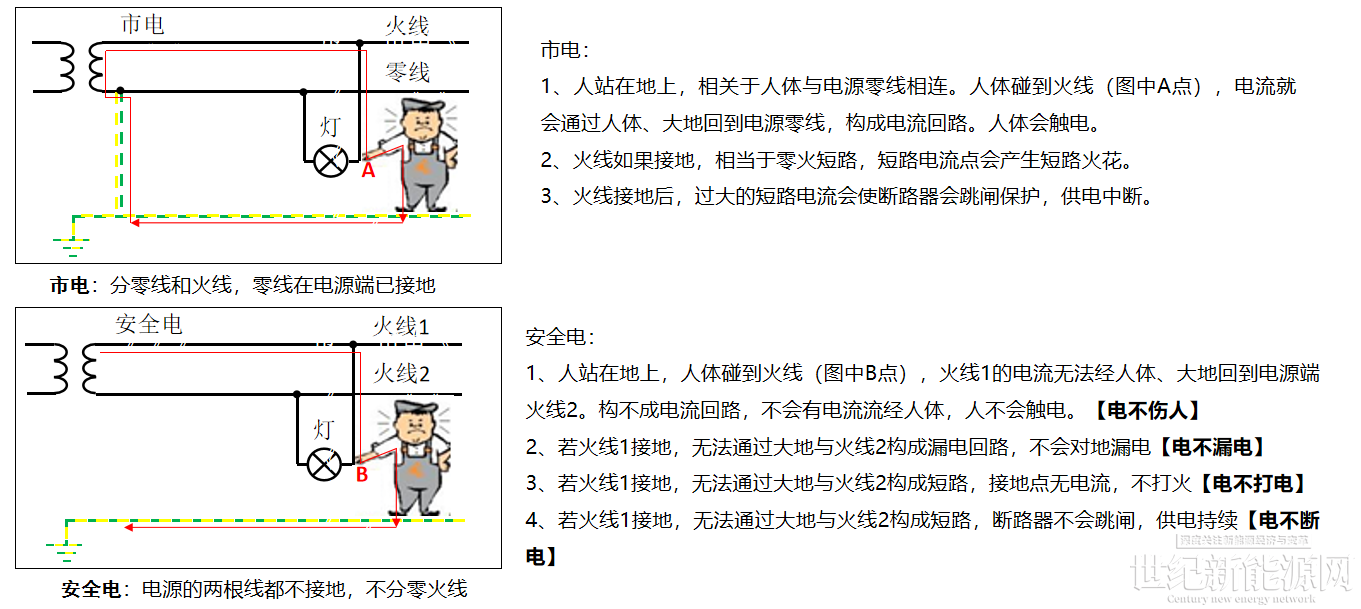

產品原理簡介-如何實現電不傷人、電不打火、電不斷電和電不漏電
智能安全配電裝置將輸入端的市電轉化為安全電，并通過安全電輸出供電，下面通過單相市電和單相的安全電圖示分析和介紹。
人體觸電：有電流流過人體，電流對人體肌肉組織灼燒而損壞人體肌肉組織。對人體傷害程度的大小跟電流的大小和持續的時間成正比。
主要技術指標
■ 1、智能安全配電裝置采用一體化整機，采用落地式安裝。
■ 2、抑制電弧，提高供電安全。智能安全配電裝置輸出側負載線路發生單相接地時，接地點不會生產電弧火花。
■ 3、穩定電網，提高供電連續性。智能安全配電裝置輸出側電網發生單相接地故障時，不會造成輸出側電網停電。電網能持續穩定運行，輸出電壓及電流波動均≤4%。
■ 4、防止人員觸電，保障人身安全。智能安全配電裝置限制了輸出側電網的漏電流，人體誤觸碰到單根火線時，能對人體進行保護，不會造成人員傷亡。
■ 5、電參量測量與顯示。裝置能實時測量輸出線路的電流、電壓、功率、電能、裝置溫度和輸出線路對地絕緣電阻值，并在觸摸屏上實時顯示，同時還能顯示系統狀態、風扇狀態，及市電或安全電供電信息。
■ 6、監測報警功能。裝置后端輸出線路發生過載、過欠壓、絕緣，以及裝置內部超溫故障時，裝置發出聲光報警信號，并具有語音報警功能，其中報警聲音可以通過觸摸屏消音按鈕消除。在故障消除后，通過觸摸屏的復位按鈕消除報警信息。
■7、能通過觸摸屏的系統狀態顯示位置上顯示“運行”及“過載”、“過壓”、“欠壓”、“絕緣”、“超溫”等故障狀態信息。
■8 、裝置能通過觸摸屏的相應按鈕進行開啟或關閉電源，以及市電和安全電的投切操作。
■ 9、事件記錄功能。裝置可存儲20條事件記錄，供用戶查詢。
■ 10、遠程監控功能。標配4G無線通訊功能，可通過有線或無線方式將數據發送到云平臺，用戶可以使用瀏覽器、手機APP或微信公眾號對裝置進行遠程監控。
■ 11、輸入端與設備輸出端、輸入端與外殼、設備輸出端與外殼之間，絕緣電阻≥500 MΩ。
■ 12、單相金屬性接地漏電流小于10mA，控制人體觸電電流小于5mA。（空載或阻性負載下）
■13、外殼與主電路之間工頻耐壓：2kV/Min。
■ 14、運行噪聲：≤55dB。
■ 15、裝置防護等級：IP30。
■ 16、工作環境溫度：-20℃~+60℃，相對濕度：≤ 95%
■ 17、過載保護：動作范圍：100%-110%；動作延時：3-60s。過欠壓保護：欠壓：80%-100%；過壓：100%-120%。
■ 18、 其它功能：設備具有市電切換、浪涌保護、緊急按鈕斷電功能。

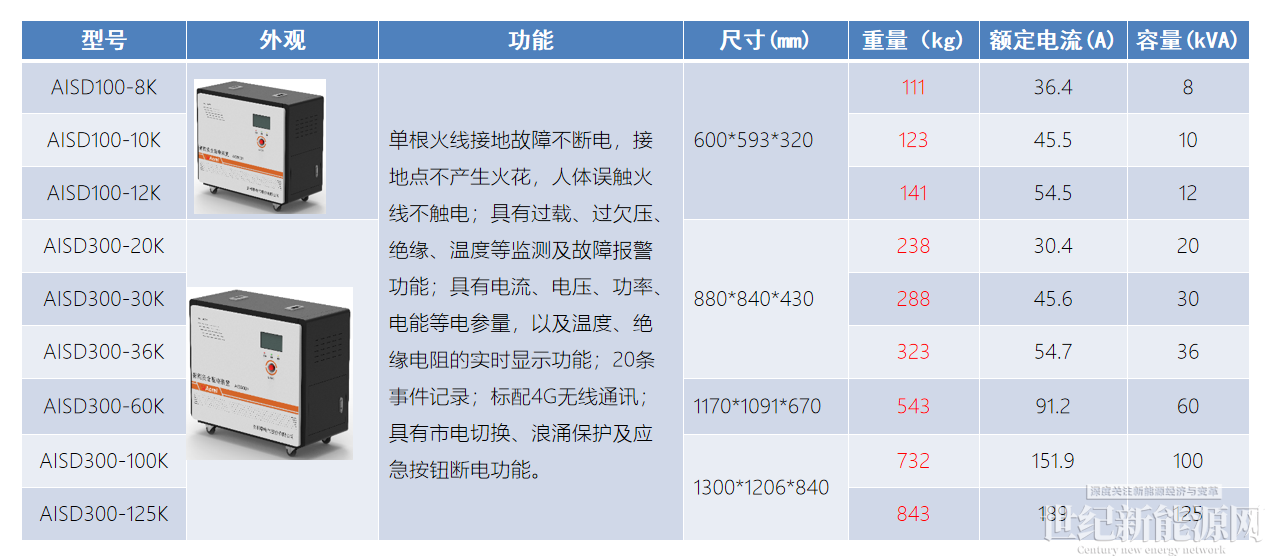

裝置快速選型表
應用接線圖示意圖
應用說明：
安裝位置：盡可能用在三級配電端前端。
產品選型時，其額定容量應大于其出線側設備總功率，并考慮余量。
三相裝置使用時盡量三相負荷平衡
接線時，特別注意輸入端的零線不能與輸出端的零線共用零排。
多臺裝置并聯使用時，應確保每臺裝置二次側線路相對獨立。

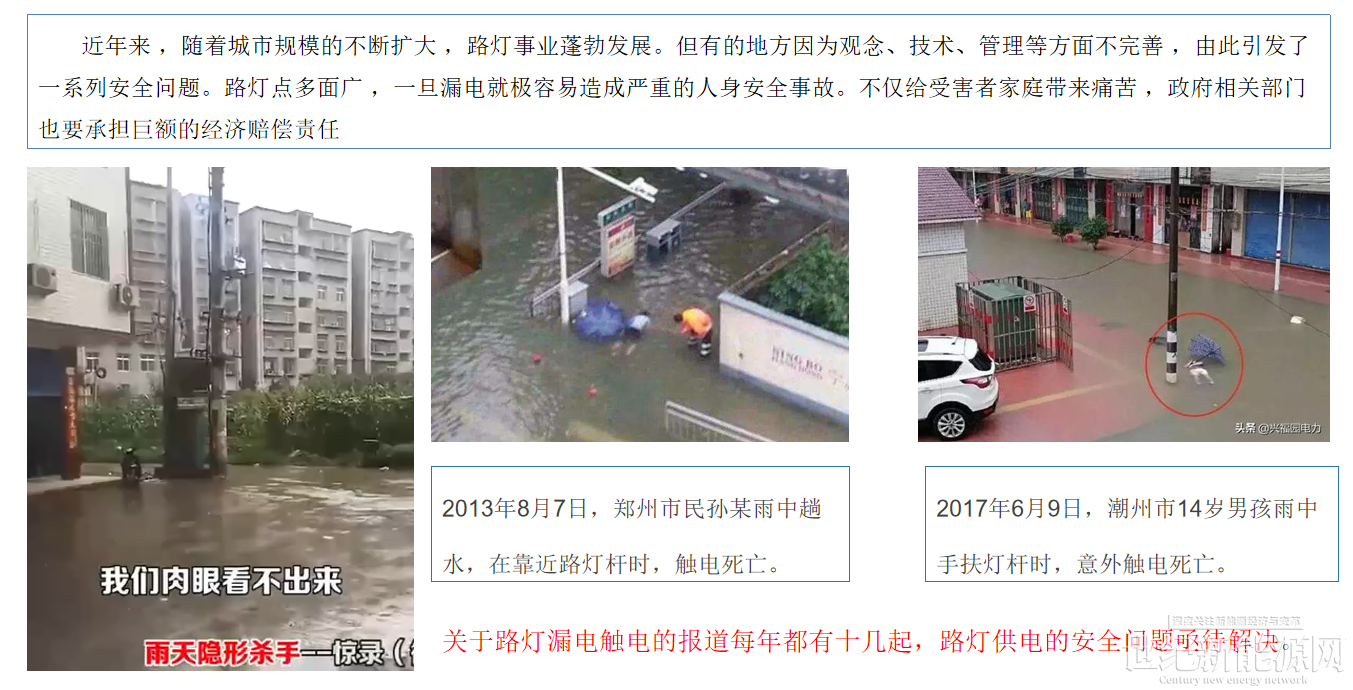

應用方案—路燈供電
ARCM系列電氣火災監測裝置

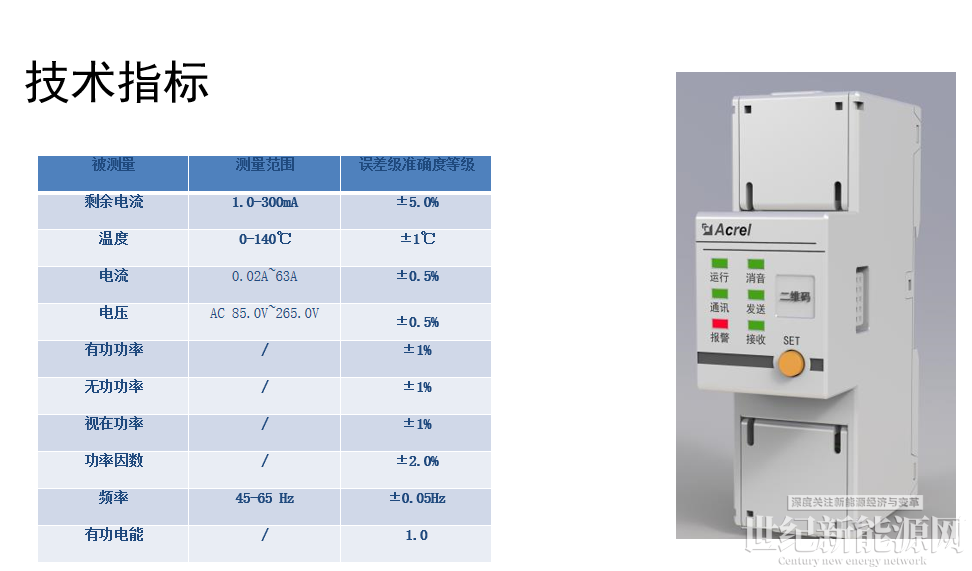

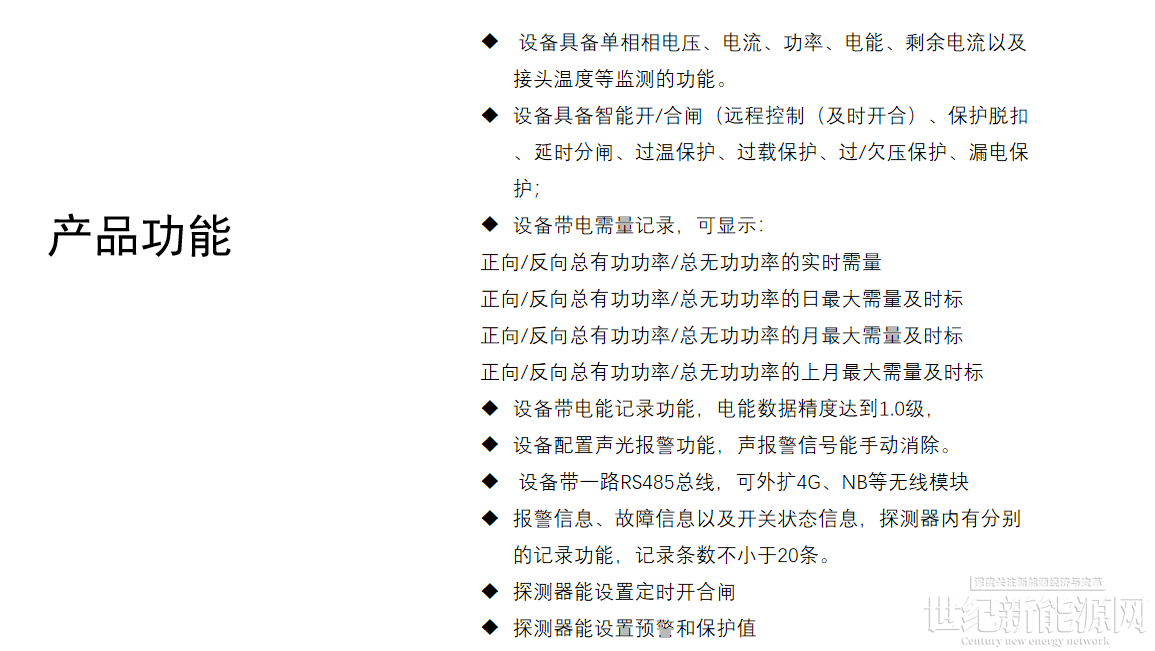

硬件產品—ARCM310

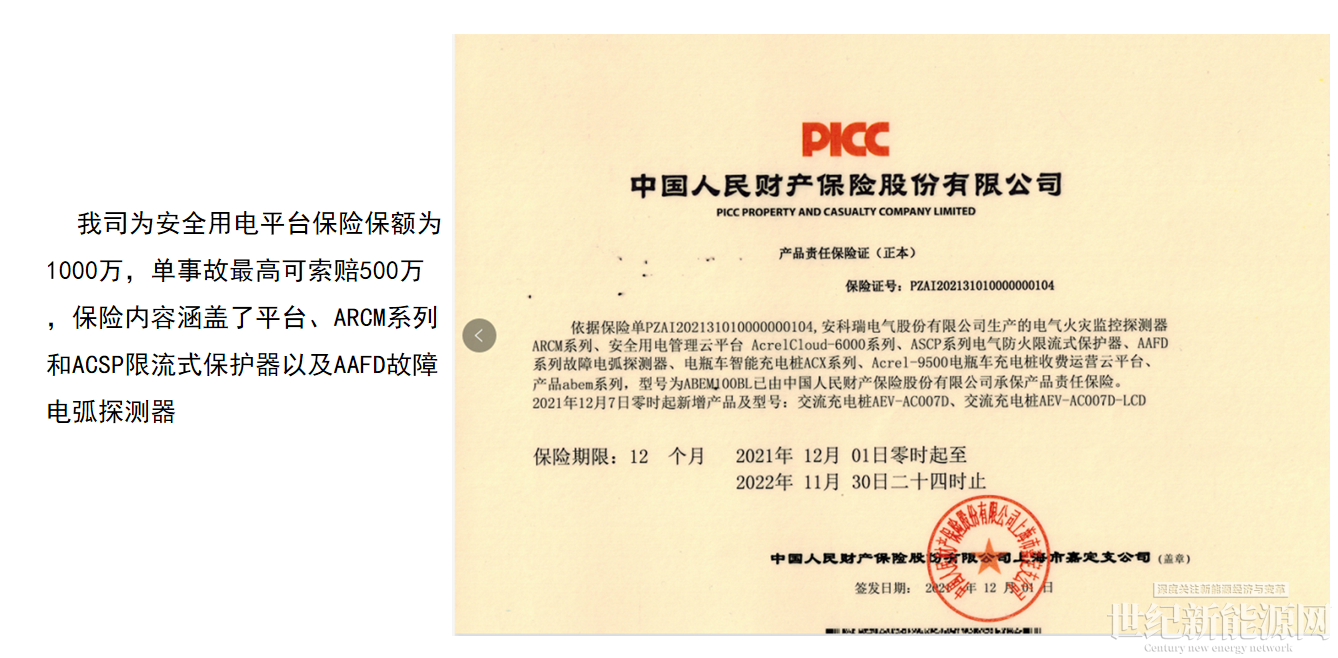

智慧安全用電-保險
應用方案—路燈供電

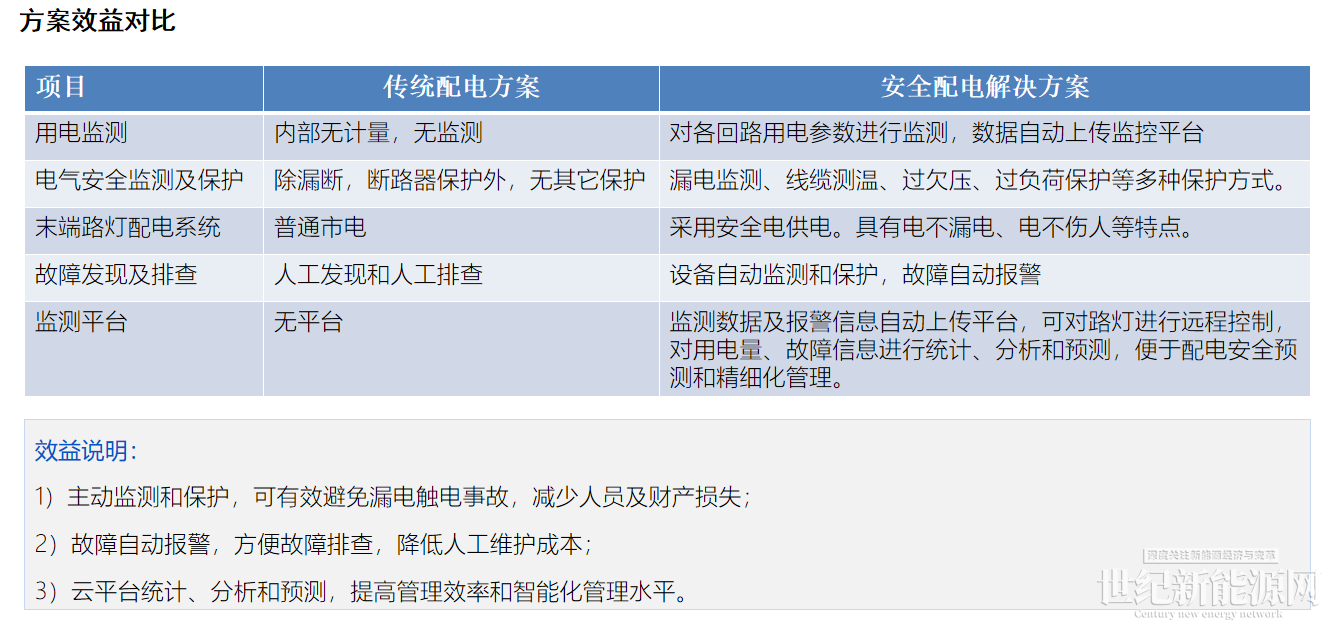

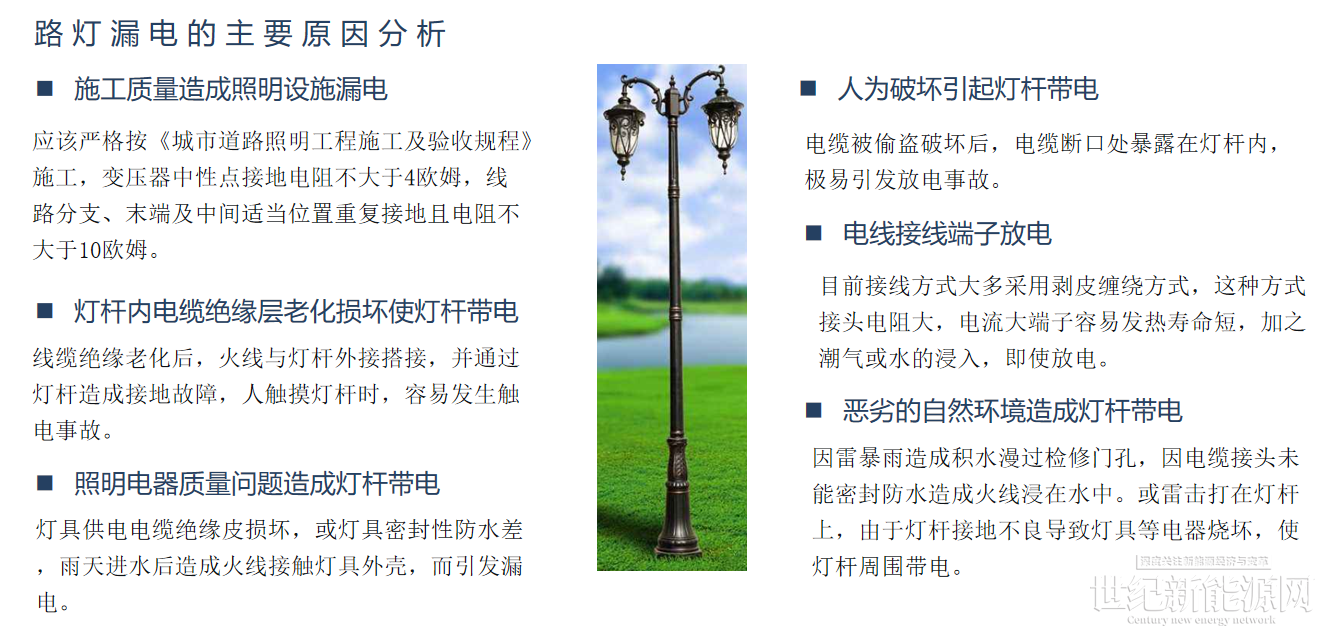

應用方案——路燈安全用電解決方案
路燈安全用電監測預警系統通過物聯網技術對安裝在城市各區域路燈的用電狀態進行不間斷地數據監測。平臺通過監測路燈線路的電流和電壓值來判斷路燈的工作情況，任何不正常的工作狀態，平臺都能進行監測，預警和報警，預警和報警信息通過手機APP推送，短信，語音外呼、微信小程序、微信公眾號等，第一時間到達責任人的身邊，提醒運行人員接觸器跳閘，電源失壓等等。平臺能夠?qū)β窡暨M行遠程開閉，設置對應的開關燈執行方案到設備，當系統通信中斷時，設備將按照最后一次配置運行，不會影響路燈開關。
1.監測路燈的開閉，使用時長，非工作時間開啟，或開啟時間過短，則進行預警；
2.監測路燈的電流電壓工作狀態，可以分級設置預警值和報警值，當超出閾值范圍時進行預警和報警，
3.判斷路燈功率和線路損耗，當電流超出閾值范圍時進行預警；
4.路燈回路的漏電流和導線溫度進行監測，如果漏電過大，線纜溫度過高則進行預警或報警；
5.可以設置多種開關燈執行方案
6.每天可進行自動通、斷電操作；可保證工作日、節假日按不同的時間自動通、斷電；可對用電設備進行分線路管理。

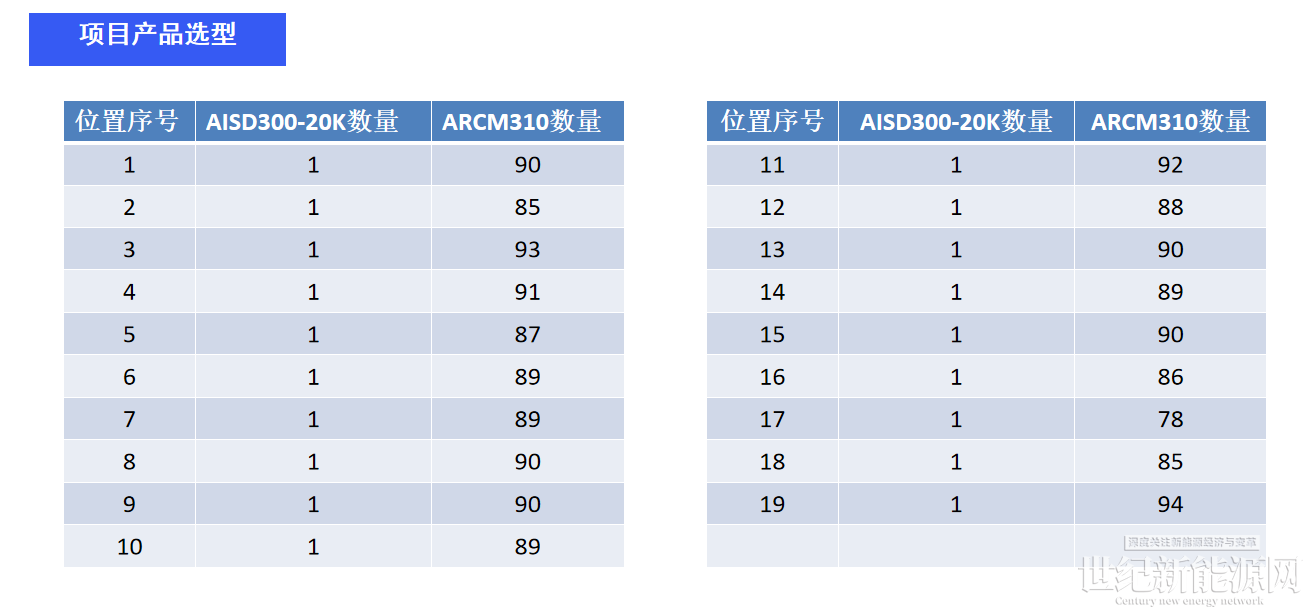

典型案例分享：某城鎮路燈安全用電項目
典型案例分享——安全用電云平臺及手機APP
