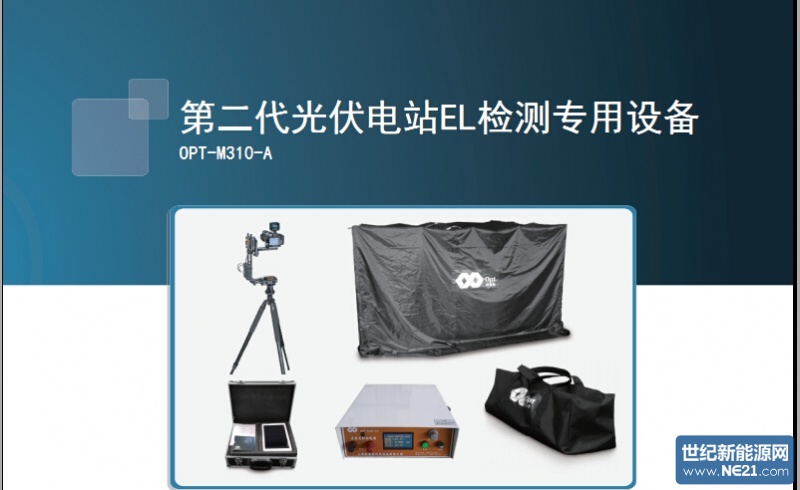

便攜式EL測試儀
系統功能全面升級：

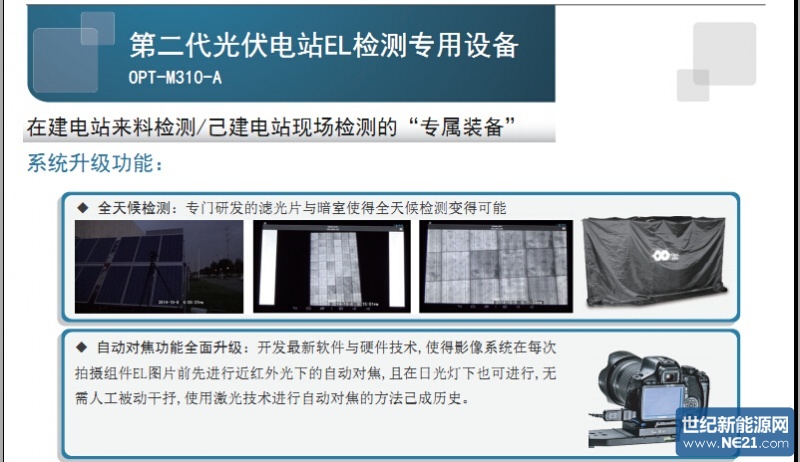

. 自動對焦功能全面升級--開發最新軟件與硬件技術,使得影像系統在每次拍攝組件EL圖片前先進行近紅外光下的自動對焦,且在日光燈下也可進行,無需人工被動干抒,使用激光技術進行自動對焦的方法己成歷史.
. Wifi無線傳輸功能全面升級--采用第三方獨立開發的 Wifi無線傳輸模塊代替原先影像系統自帶模塊,能搭載多平臺APP遠程控制相機光圈,快門,ISO,測光,白平衡等相機內所有參數,且能夠?qū)崿F(xiàn)兩臺ipad/智能設備同時連接相機,一臺控制拍攝,一臺監視,同步顯示實時成像畫面,150米操作范圍.
. 便攜式移動電源全面升級--總體重量更輕,電路設計更優化,保護措施更完善,使用起來更方便
. 暗室模塊全面升級--帳蓬及支架材料重新選型,總體重量大幅度降低,支架結構重新優化設計,裝拆與攜帶更方便.
系統新增功能：
. 電動云臺--通過無線遙控，可實現360度全方位取景獲得最佳拍攝效果，最少可升高至4米。
. 組件方陣檢測--配制大功直流穩壓電源,可實現多塊組件（組串）供電，一次性測試成像多塊組件。
功能與應用
|
產品名稱 |
功能與應用 |
|
便攜式組件EL測試儀 |
應用：1.按裝前組件來料檢測 2.按裝后驗收檢測 3. 日常維護檢測與分析 |
|
測試范圍：焦距成像覆蓋范圍,一塊組件或多塊組件 |
|
|
測試方式：支架直接測試、暗室測試 |
|
|
可判斷缺陷：碎片，斷柵，隱裂，燒結網紋，低效率片,材料缺陷等 |
硬件與規格--標配
|
名稱 |
規格 |
備注 |
|
成像系統 |
芯片：東芝 像素：2400萬CMOS單反相機 曝光時間：1~30s可調 特點：自動對焦 無線測距 wifi連接操控 |
|
|
自動對焦模塊 |
自主開發,實現每次EL拍照前自動對焦 |
模塊己嵌入到成像系統中 |
|
無線數據傳輸與控制模塊 |
150米內數據快速無線傳輸,APP遠程控制相機光圈,快門,ISO,測光,白平衡等相機內所有參數調節 |
|
|
軟件 |
1. APP 2. 自主開發軟件 1）EL圖像顯示：局部放大、條碼顯示 2）圖像處理：增益、灰度、剪切、旋轉 3）查詢：條碼查詢、日期查詢 4）功能選擇：高電流，低電流 其他：用戶自定義 |
|
|
平板電腦 |
蘋果 Ipad mini |
|
|
便攜式移動電源 |
自主研發,可直接對6*10,6*12的組件直接上電進行EL檢測,無需穩壓電源+拖線板+外供220V交流電源 |
只適用于對單塊組件進行EL測試 |
|
三腳架 |
知名品牌 |
|
|
暗室系統 |
支架/帳蓬/背包 |
|
硬件與規格--選配
|
名稱 |
規格 |
備注 |
|
電動云臺 |
通過無線遙控，實現360度全方位取景獲得最佳拍攝效果 |
如用戶使用該設備主要是用于對大型地面電站進行檢測,則強烈建議用戶使用該模塊 |
|
穩壓電源 |
0-250V,0-9A,同時給4塊組件上電 0-600V,0-9A,同時給8塊組件上電 |
如用戶需同時對二塊以上的組件進行上電檢測,只能使用穩壓電源,但現場必須有外供220V交流電源 |
|
手提電腦與掃描槍 |
手提電腦--品牌由用戶提供 掃描槍--手動 |
當用戶需用我司開發的軟件對EL圖像進行處理時,需進行配制 |
售后服務
1.保質期：一年
2.保質期內發生的非人為因素造成的的固件損壞，及其他質量原因，應承諾完全免費維修
3.售后服務：在收到買方有關設備發生故障的通知后，24小時內做出響應。
4.提供操作手冊等相關電子及書面手冊
